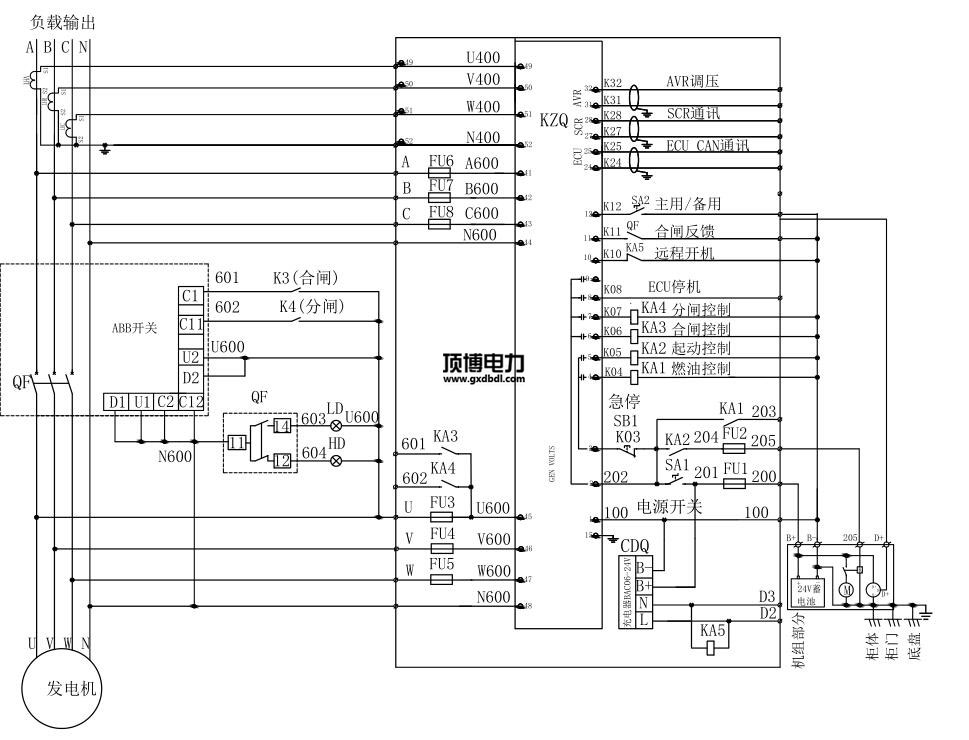

580KW柴油机密度电站量站量站机并机柜输电线路电力图目的：由专研器AC220V/DC24V，展示电站量站量站机掌握器所有打出电源线DC24V。电站量站量站机启用后由KA5交流学习220V中间商继小家电产品打出同一个启用的数据灯。柴油机密度电站量站量站机掌握器用的数据灯双回路把电站量站量站机的直流电压降、电压降，速度，带速等电站量站量站机的各方面主要参数的数据灯跟进到掌握器，由掌握器发出信号命令。   当柴油密度并网发高压柴油发电机再通电后，把电寄回打开柜顶端的主母排。把控器能够 设备化监控设备做到某种要求再通电柴油把控，发动把控，能够 DC24V断电气元件打印传输精度的网络网络信号。并网发高压柴油发电机把控器能够 端电压值监控漏电旋钮，监控到提供万能漏电漏电隔离开关再通电端电压值，把控器能够 KA3断电气元件打印传输精度送电的网络网络信号，合上主打开断路，万能漏电漏电隔离开关送电后送电指令灯亮。当把控设备化需分闸的当时，能够 KA四分闸断电气元件打印传输精度分闸的网络网络信号，主打开万能漏电漏电隔离开关分闸，万能漏电漏电隔离开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
数字序号	名称大全	型号查询的规格	工作单位	个数	加工厂
1	全面、万能式体系结构漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发伺服电工作机组工作机组控住器	HGM9510	只	2	众智
3	整流24v电源信息模块	BAC06A	只	2	众智
4	小行中继设备	HH52P    DC24V	只	8	正泰
5	超小型两边按钮开关元件	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	交通信号灯灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	绝缘性子	正方形，橘红色，M10	只	12	海坦
14	辅料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
